PA QB4/1100

En 2002 j'ai décidé de monter un amplis avec une QB4/11OO
j'avais déjà quelques pièces mais aucune connaissance dans ce domaine.
j'en est parlé à plusieurs OM dont F9GJ Jean très actif tout les soir sur 1.843 et à Claude F8BOJ.
il m'ont tout deux guidé dans ce projet.

La QB4/11OO

Brochage :

Ce tube est une tétrode
elle supporte une tension d' anode de 4000v
elle est en chauffage direct , la tension des filaments est de 5 volts et elle consomme 14,1 Ampère

voici les plan que j' ai suivi

celui de Jean F9GJ

un autre utilisant une 3-500Z autre lampe qui se monte sur le même montage

à l'époque je n'avais pas trouvé de CV QRO
j'ai donc été obligé de me lancé et de construire cette élément essentiel

les différentes pièces

le CV fini

L'alimentation


A l'époque pour les premiers test j'ai utilisé un transfo de micro onde
mais c'est à proscrire , le transfo chauffe énormément et s'écroule c'est bon juste pour faire des tests
voici le transfo que j'utilise actuellement

Qui peut le plus peut le moins HI
le transfo peut alimenter en HT 5 ou 6 QB4 sans peiner  (merci à Hugues F1CCV pour sa gentillesse)

Platine de redressement

noté les sortie du transfo par boulon argenté

l'alim est commandé depuis la façade du PA

<><><><><><>

<>

<><><><><><>

câblage du PA

tout les circuit imprimé ont été conçu et créer par F8BOJ

Premier modèle

Photo du PA

Mais voila suite à des petites pannes j'ai décidé de le modifier

8 ans après je décide de changer de boîtier et d'améliorer encore mon Linéaire

Construction du nouveau boîtier

Claude m'ayant donné un gros boîtier je me mis au travail
j'ai conservé les cotés de la boite
après ponçage

j'ai passé une couche d'après et de peinture Blanc brillant

Le boîtier à demie monté
la façade est en aluminium laqué Blanc












A oui J'ai oublié de vous dire
j'en est marre des Amplis Noir, Gris ou Alu
le mien sera un PA BLANC !!!!!!

Préparation de la façade

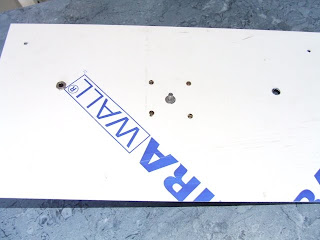

plaque percé et film de protection enlevé

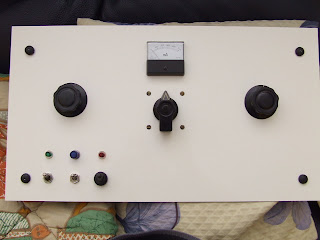

version final

Ma nouvelle self de choc HT

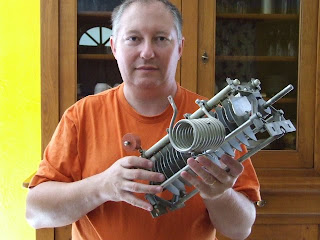

Présentation du CV dans la boite
attention ce n'est pas le mème modèle HI

celui la il va pas arqué (le boitié n'est pas peint)

debut du montage

Le PA est enfin terminé
le circuit en PI a été retravaillé par rapport au CV Plaque
tout les réglage se font à peu prés a mis course

CV miniature HI

Sur les conseil de F4EOH j' ai mis à l'intérieur de la self de choc un barreau de férite

transfo filament

son premier cri de HF

relais

circuit d' entré large bande sur T200 et self choc filament

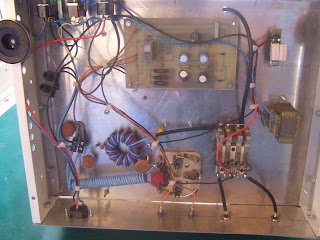

Le cablage

Platine comutation + polarisation

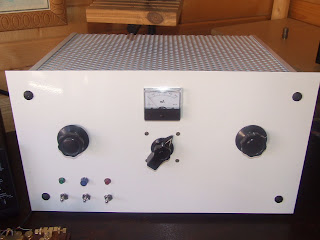

Le PA enfin fermé

Puissance de sortie :

40m : 1200w
20m : 900w
17m : 800w
15m : 600w

suite a plusieurs test pour le circuit d'entré , j'ai décidé de supprimer le tore , et d'intégrer au plus près du PA un coupleur auto ,qui joue parfaitement son rôle ,et qui reste très stable à l’émission.
