La Quad est opérationnel

La quad est enfin monté sur son mat ( merci à Hugo mon fils qui m' a donné un bon coup de main )
elle fonctionne parfaitement bien
elle est juste un tout petit trop longue
le ROS est de 1/1 sur 28.400 mais se n' est pas du tout critique (fréquence de calcule sur 28.500)
lorsque l' on mesure les files avec un mètre on à toujours une longueur supérieur de quelques Cm
la largeur de bande sur 10m permet de trafiquer avec un ROS plus qu' acceptable entre 28.300 et 28.600

Premier QSO : LU5FF , VU2XO , et un PR8, Donc trés satisfait pour l' instant de l' antenne
par exemple pour le VU2, 57 avec la Quad , seulement 53 avec la vertical , c' est QRO

voici une vidéo faite par Hugo mon Fils avec son portable

Plus quelques Photos :

F8BOJ

vous voulez voir une superbe Quad  6 éléments 17 et 20 m , et sur le même boom de 18m70
une 4 éléments 30 et 40m , en construction
Cliqué Ici :
http://www.f8boj.blogspot.com/


et oui Mon amis Claude à un Blog , allez y , vous ne serez pas déçu

la quad presque opérationnel

montage aproximatif de la quad 10m
le support mat / boom est installé bien d' équerre
les croix sont parfaitement aligné et bloqué sur le boom par des vis



visite

aujourd'hui j'ai eu la visite de deux OM au QRA
Mon voisin de palier F4FRF Christophe ainsi que de F5TRB l' amis Bernard , que je connais depuis pas mal d' années , et que j' avais perdu de vu .
très belle journée ensoleillé , et bien sur de la radio HI
merci les amis pour cette belle journée .

derrière vous apercevez les éléments de la Quad 10m
un test rapide a été fait avec Control à l' analyseur d' antenne de Christophe
l' antenne juste à 2,50 de Haut le ROS était de 1,39 , c' est de bonne augure

F5TRB  F5OPO  F4FRF

F5TRB et F4FRF

Début de la construction

Les Croix on été faite aujourd'hui
les soudures sont faites maison , donc un peu grossières HI
mais ça tient

je les ai positionnées afin de couper le boom en Aluminium  à la bonne longueur
il n' y a plus qu' a les peindre avec du gris alu antirouille

les cannes seront en bambou
même si elle ne sont pas parfaitement droite elle feront parfaitement l' affaire
l' éspacement entre les deux éléments est loin d’être critique
donc pas de soucie

Quad 2 éléments 10 mètres

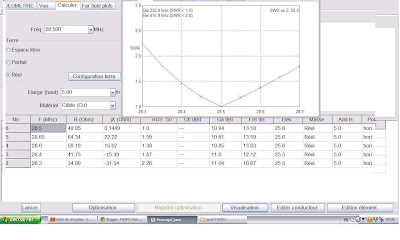

Modélisation de ma 2 éléments
Fréquence central 28.500 Mhz

Fréquence central 28.500 , ROS de 1.0 pour un Gain de 10,94 dBi soit environ 8,5 dBd

Alimentation direct avec câble coaxial 50 Ohms

atténuation arrière de 13dB en moyenne

élévation à 5m du sol d' environ 25 degré

longueur du boom de 0,1 lambda soit 1,05 mètres
